電網異常波動容易影響設備的正常使用，甚至嚴重損壞設備。因此，交流電源一般用于模擬設備的異常電源，以驗證設備的抗干擾性。本文主要介紹IEC 61000-4-11電壓中斷、電壓暫降的試驗方法。

首先，我們通過編程功能模擬各種電網異常，PSA系列可編程交流電源內置list編程、線路仿真等功能，可以通過編程功能快速獲得各種需要測試的波形，并針對一些常用的測試標準，PSA專業(yè)版電源內置IEC 61000-4-11/13/14/28/29標準，可直接調用輸出。

電壓暫降和中斷輸出

如下圖電壓暫降和電壓中斷標準：

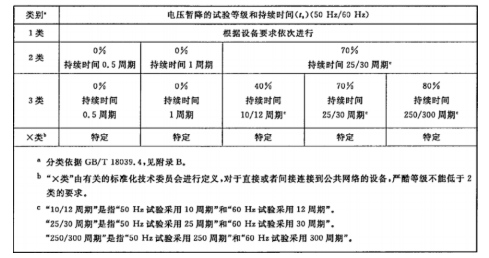

圖1.電壓暫降標準要求

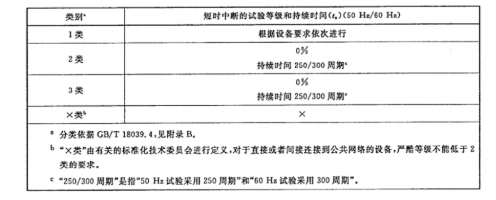

圖2.短時中斷標準要求

采用list編程功能來模擬輸出暫降和中斷波形，如下圖所示：

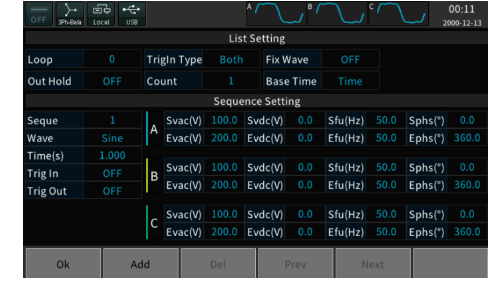

圖3. list編程頁面

List編程可以獨立控制電源的三相，也可以改為單相輸出。主要通過改變每個步驟的參數(shù)來編輯所需的波形，可以編輯交流電壓、直流電壓、頻率和相位，用于開始和結束波形。

輸出波形如下圖所示：

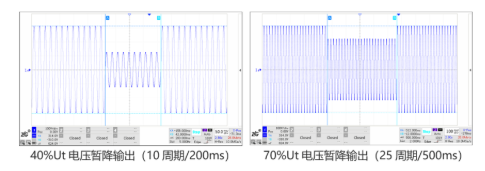

圖4.電壓暫降輸出波形

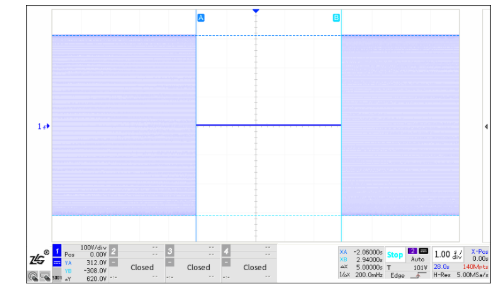

圖5.電壓中斷輸出波形

編程功能可靈活輸出各種復雜波形，滿足各種標準的測試要求。

另外IEC-4-11標準已內置，可直接調用輸出，便于快速測試，以下設置電壓暫降和中斷界面：

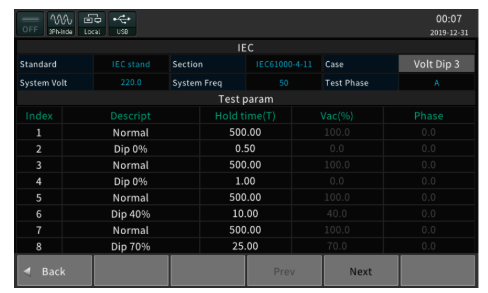

圖6.電壓暫降設置界面

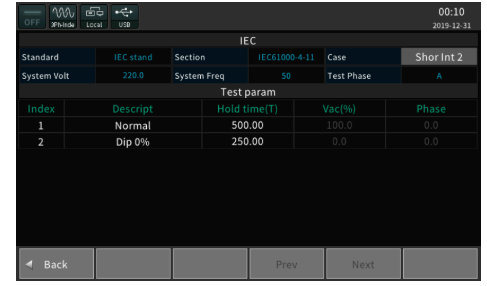

圖7.電壓中斷設置界面

PSA系列可編程交流電源具有精度高、輸出范圍廣的電網模擬輸出設備，可提供多種輸出電壓模擬方式，為電氣電子產品的電壓暫降、短時中斷、電壓變化等工程試驗驗證提供正常或異常應對測試驗證的挑戰(zhàn)。
